Destinées à simuler des variations sévères de température, nos chambres à choc thermique sont incontournables pour les industries telles que la transformation des métaux, la production de plastique, la fabrication de caoutchouc et le traitement des composants électroniques. En exposant des matériaux ou des composants électroniques à des températures élevées et basses instantanées, ces chambres d'essai environnemental permettent d'évaluer les changements chimiques et physiques causés par la dilatation et la contraction thermiques.

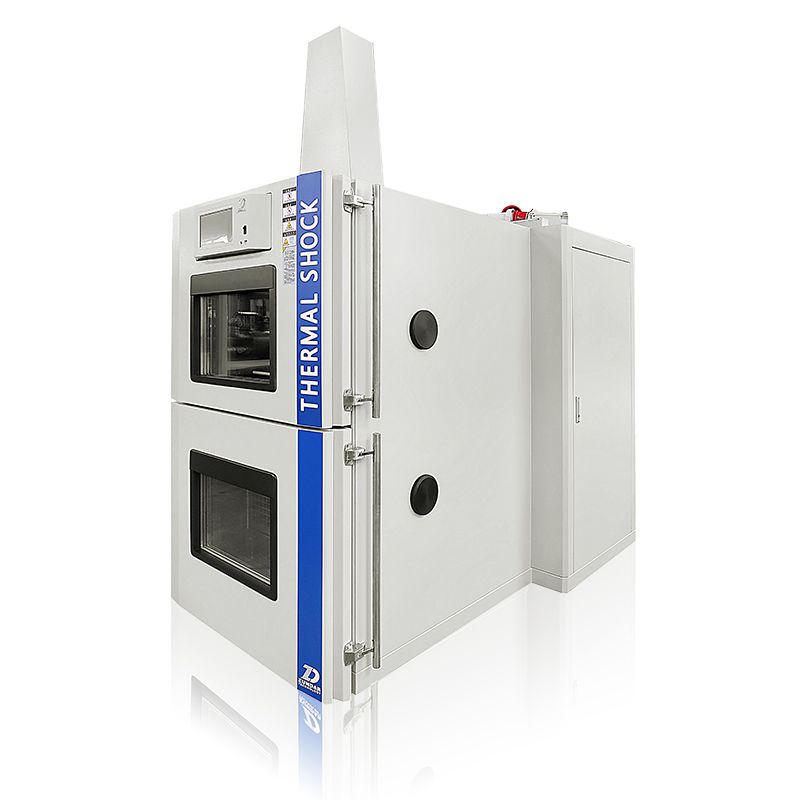

Nos enceintes de choc thermique sont proposées en deux configurations, à savoir deux zones et trois zones. Celle à trois zones se compose d'une chambre de refroidissement, d'une chambre de chauffage et d'une chambre d'essai, dans laquelle le produit est placé pour être testé. Le modèle à deux zones comprend une chambre à haute température et une chambre à basse température. Les transitions de température sont réalisées par le mouvement d'un panier, qui accueille les composants électroniques ou les matériaux à tester.
Modèle | AZTS100U -2T | AZTS150U -2T | AZTS200U -2T | AZTS300U -2T | AZTS500U -2T | AZTS1000U -2T | |
Volume utile (L) | 102 | 148 | 205 | 294 | 506 | 960 | |
Dimensions internes (mm) | Largeur (mm) | 510 | 510 | 620 | 700 | 750 | 1000 |
Profondeur (mm) | 400 | 580 | 660 | 700 | 750 | 800 | |
Hauteur (mm) | 500 | 500 | 500 | 600 | 900 | 1200 | |
Dimensions externes (mm) | Largeur (mm) | 1000 | 1000 | 1100 | 1200 | 3600 | 4700 |
Profondeur (mm) | 2200 | 2400 | 2500 | 2850 | 1800 | 2100 | |
Hauteur (mm) | 2700 | 2700 | 2700 | 3200 | 1950 | 2400 | |
Température et humidité de fonctionnement | +15℃~+35℃/≤85%RH | ||||||

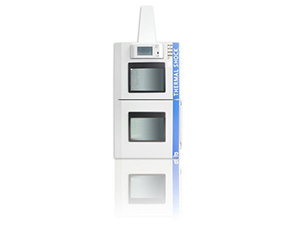

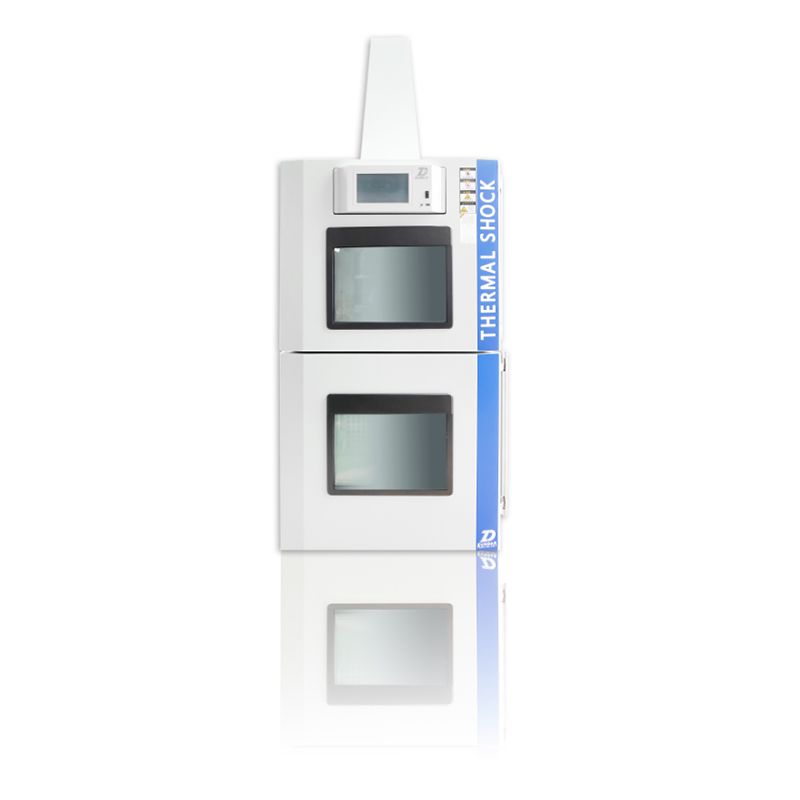

Configuration | deux zones | ||||||
Mode d'entraînement du panier | entraînement par cylindre ou par moteur | ||||||
Direction du mouvement du panier | vertical | horizontal | |||||
Charge maximale du panier | 16kg | 20kg | 30kg | 35kg | 100kg | 150kg | |
Temps de conversion du panier | <10s | ||||||
Plage de température | zone basse température : -70℃ à -10℃ zone haute température : température ambiante +20℃ à +180℃ | ||||||
Performance | Température et charge lorsque le temps de récupération est de 5 minutes | avec 0.5kg de fer à -65℃/ + 150℃ | avec 2.5kg de fer à -65℃/+150℃ | avec 4kg de fer à -65℃/ + 150℃ | avec 7kg de fer à -65℃/ +150℃ | avec 13kg de fer à -65℃/ + 150℃ | avec 30kg de fer à -65℃/ + 150℃ |
Fenêtre d'observation | fenêtre d'observation à film conducteur multicouche, taille : L240mm×H310mm×2 | fenêtre d'observation chauffée à film conducteur multicouche, taille : L470mm×H320mm×2 | |||||
Méthode de condensation | condenseur refroidi à l'eau | ||||||
Alimentation électrique | AC 380V 50Hz triphasé + N + PE |
Modèle | AZTS130U-3Z | AZTS320U-3Z | |
Volume utile (L) | 124 | 319 | |
Dimensions internes (mm) | Largeur (mm) | 580 | 700 |
Profondeur (mm) | 510 | 700 | |
Hauteur (mm) | 420 | 650 | |
Dimensions externes (mm) | Largeur (mm) | 1500 | 2800 |
Profondeur (mm) | 1850 | 1800 | |
Hauteur (mm) | 2050 | 2500 | |
Température et humidité de fonctionnement | +15℃~+35℃/≤85%RH | ||

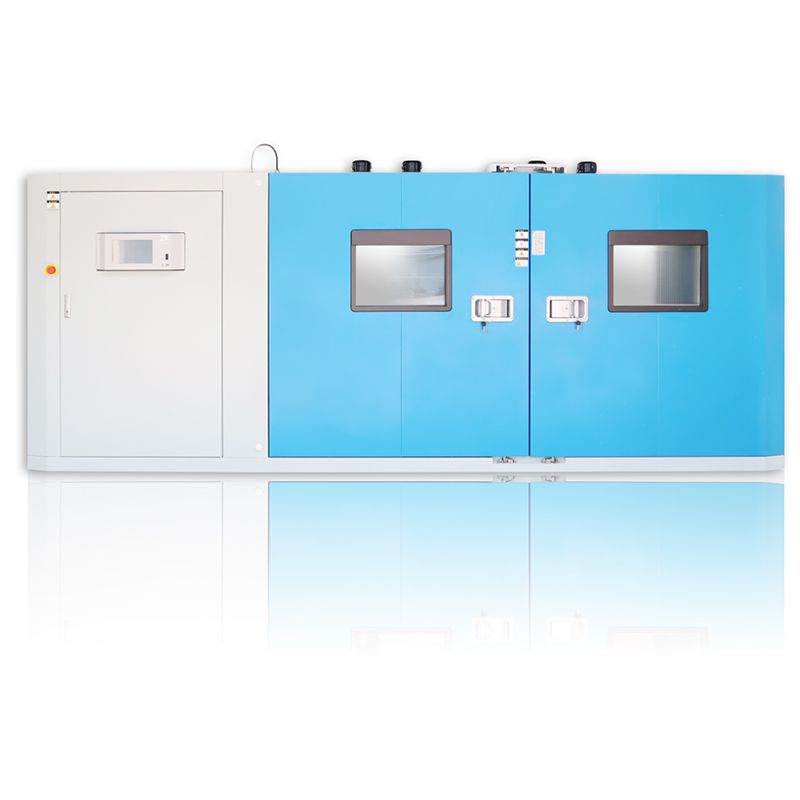

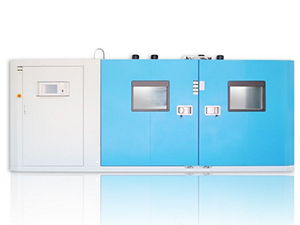

Configuration | trois zones | ||
Méthode de commutation | porte pneumatique | ||
Temps de conversion du panier | ≤10s | ||
Charge maximale au sol | 30 | 40 | |
Plage de température | zone basse température : -70℃ à -10℃ zone haute température : température ambiante +20℃ à +180℃ | ||
Performance | Température et charge lorsque le temps de récupération est de 15 minutes | Avec un circuit imprimé de 5 kg à -55℃/+125℃ | Avec un circuit imprimé de 10 kg à -55℃/+125℃ |
Fenêtre d'observation | Fenêtre d'observation en film conducteur multicouche, taille : L240mm×H310mm×1 | ||
Méthode de condensation | condenseur refroidi à l'eau | ||
Alimentation électrique | AC 380V 50Hz triphasé + N + PE | ||
Puissance maximale (kW) | 22 | 50 |
Les chambres à chocs thermiques sont incontournables pour de nombreuses industries, notamment les composants électroniques, les pièces d'automatisation, les composants de communication, les accessoires automobiles, le travail des métaux, les matériaux chimiques, les plastiques et bien d'autres encore. Elles sont couramment appliquées dans les secteurs de la défense, de l'aérospatiale, de l'armée, des BGA, de la fabrication de circuits imprimés, des puces électroniques, des céramiques semi-conductrices et des matériaux polymères, afin d'évaluer les changements physiques causés par des contraintes thermiques répétées et les transformations chimiques ou physiques liées à la dilatation et à la contraction thermiques.
Que ce soit pour des circuits intégrés petits et complexes ou pour des composants de machines lourdes, nos chambres à chocs thermiques contribuent de manière significative à garantir la qualité et la fiabilité des produits dans quasiment tous les domaines.
ZUNDAR considère que chaque exigence en matière d'essais est particulière. C'est pourquoi nous proposons des enceintes chocs thermiques personnalisées, adaptées à vos attentes précises. Qu'il s'agisse du volume interne, de la plage de température ou des taux de chauffage et refroidissement, notre équipe d'experts travaille en étroite relation avec vous pour concevoir une solution qui répond à vos caractéristiques réelles.
Nos produits bénéficient d'une technologie de réfrigération de pointe, de systèmes de climatisation, d'une technologie de contrôle intégrale, d'une expertise logicielle et d'une conception architecturale avancée, ce qui permet de tester avec précision les matériaux soumis à des variations de température intenses.
Grâce à nos solutions personnalisées, vous pouvez évaluer de manière rapide et précise les changements chimiques et physiques liés à la dilatation et à la contraction thermique de divers matériaux.
